cad导入excel_怎样将cad图导入excel表格

　　软件公司所独立研发的CAD是目前国内被应用最为广泛的用于设计绘图的主流软件之一,经过近20年的发展深受广大设计人员的喜爱,被誉为设计行列的"办公自动化",说到办公自动化,自然离不开表格的处理,那么今天我们就来介绍一下如何将cad图导入excel表格。

　　将cad图导入excel表格的方法步骤：


　　1、打开你想要导入表格的cad文件，然后点开工具，如图所示

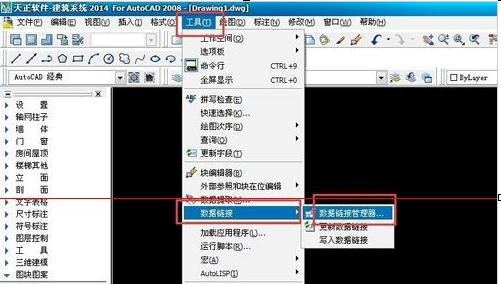

　　2、选择数据连接——数据链接管理器，如图所示

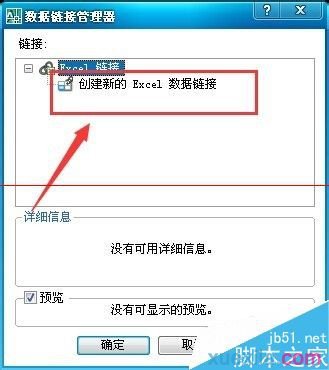

　　3、创建新的excel数据链接，如图所示

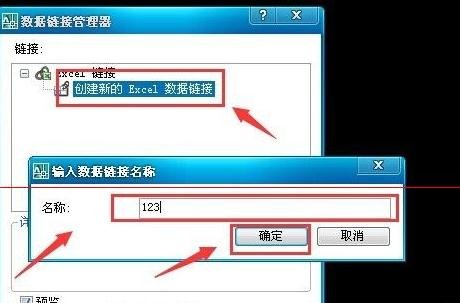

　　4、输入一个自定义名称(可以随意的输)，点击确定，如图所示

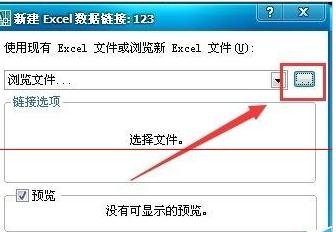

　　5、然后点击右边的浏览，

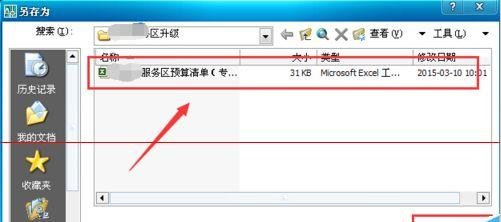

　　6、打开你要导入的表格，如图所示

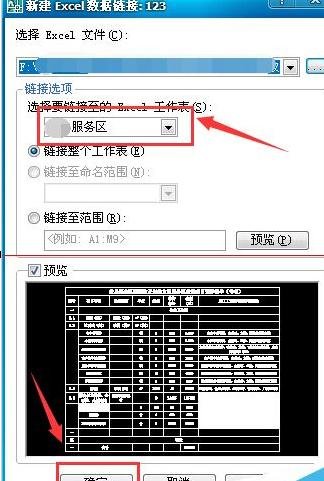

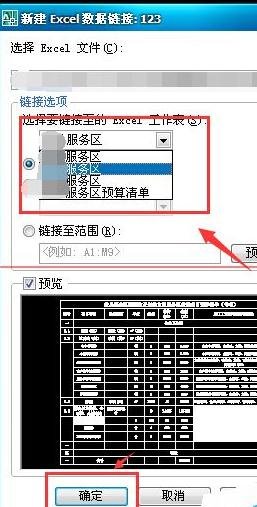

　　7、在弹出来的对话框里面找到你要添加的表格，确定，如图所示

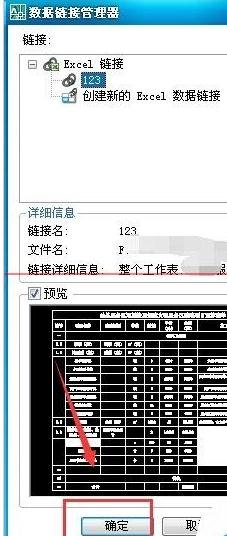

　　8、在如图所示的表格里面点击确定

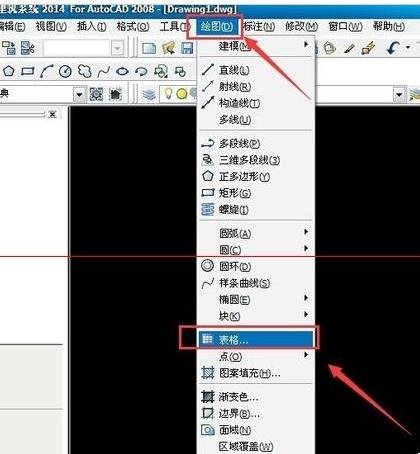

　　9、点击绘图——表格，如图所示

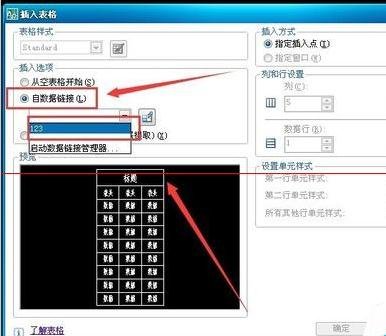

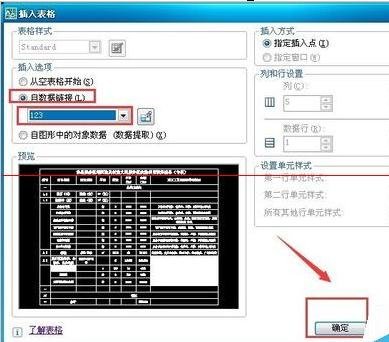

　　10、然后找到你命名的数据链接名字，如图所示，然后确定
　　11、在cad的空白处，随便点击一下，就可以看到把表格添加进来了，如图所示

思考：

思考1：怎样将EXCEL导入CAD中

提示：讲EXCEL表格导入CAD中有三种方法，可以参考：1、使用CAD的数据连接功能，优点Excel中的数据发生更改后无需手动更改dwg文件中的数据。打开【工具】-【数据连接】-创建新的Excle数据连接-自定义连接名称-确定后浏览要连接的文件打开。2、可以直接...

思考2：excel如何插入CAD文件，并且是可以修改那种！！？？

提示：1.首先，打开Excel表格，把你所需要移到CAD的部分选中，然后复制。 2.打开CAD相应图纸，点击菜单栏上面的“编辑”，点击“选择性粘贴”。 3.此时刚刚复制的内容已经出现在上面的，选择“粘贴”点击对话框中“AutoCAD 图元”。点击确定。 4.最后，系统提...

思考3：怎样把CAD的表格导入到excel？

提示：不用插件就可以了，不过就是麻烦点：先选择要导出的表格（注意不是选择表格的单元格），右键（最好在出现的夹点上或是灰色阴影的左顶上角右键，免得变成：选择单元格-右键），选择“输出”，默认保存为“Table1.csv”文件，该文件默认由excel软件打...

思考4：如何将cad图导入excel

提示：复制想要插入的EXCEL，切换到CAD，在编辑菜单中选择“选择性粘贴”，在对话框中选择图元文件，就可以插入了，再自己调到对应A3或者A4纸最佳文字大小就可以了，想要完全是CAD中的线与文字，使用BR命令，打断插入的图元就可以了！

思考5：怎么将EXCEL中的坐标导入到CAD中成图？

提示：1.在EXCEL中建立坐标数据：（这里以前三列为例，可选其他，只是函数对应变化）。 2.输入函数关系，输入函数关系后的显示。 3.快捷方式把需要建立函数关系的单元格都建立：（选中单元格，鼠标放在单元格右下角，鼠标会变成黑色十字，长按鼠标往下...
