大家知道在工程上使用CAD画图的一些规范一些方法吗?下面学习啦小编告诉大家工程制图cad画图的步骤，一起来学习吧。
工程制图cad画图的步骤：

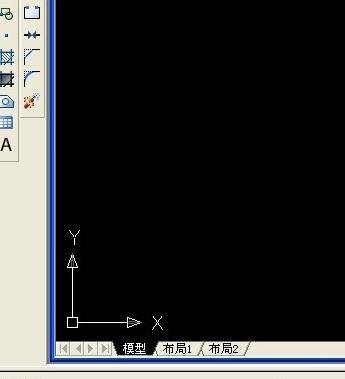

打开CAD2008，新建一个空白文件
画直线/线段有三种方法，可选择其中一种

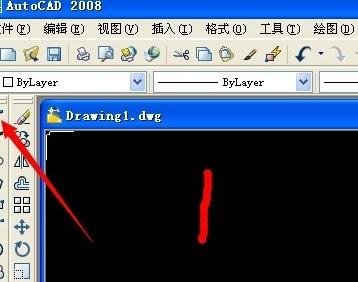

1、单击画图工具栏上的“直线”工具

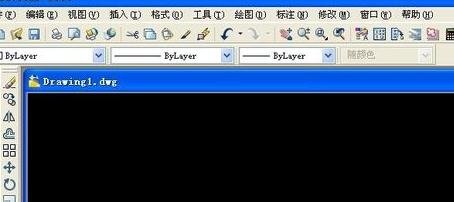

2、单击菜单栏上的绘图，再单击下拉菜单中的“直线”工具

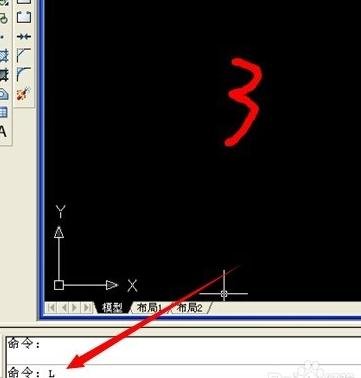

3、命令行直接输入命令：L回车确认
或输入LINE，回车确认
上一步完成后，命令行会提示：_line指定第一点：
在提示后面输入第一点的坐标，回车确认
例如，输入“100，200”

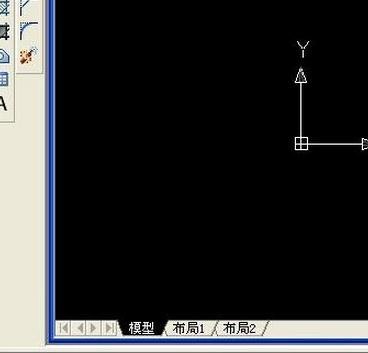

如果对第一点位置没有要求，可直在画图区域任意位置单击一下，确定第一点位置
这时命令行会提示：指定下一点或 [放弃(U)]:

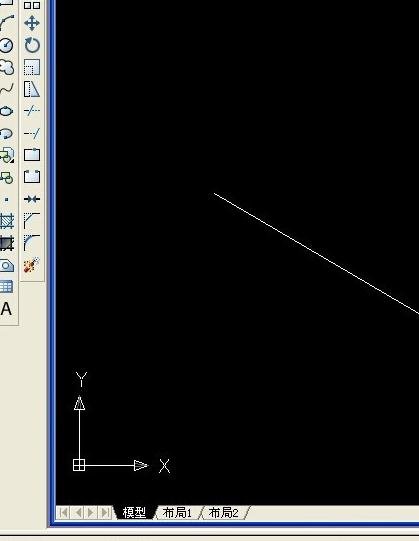

输入第二点的坐标后回车，或用鼠标在画图区单击，确定第二点位置
命令行会继续提示：指定下一点或 [放弃(U)]:

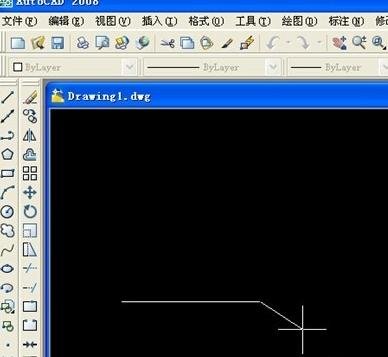

如果要沿着这条线段继续画的话，再指定下一点，

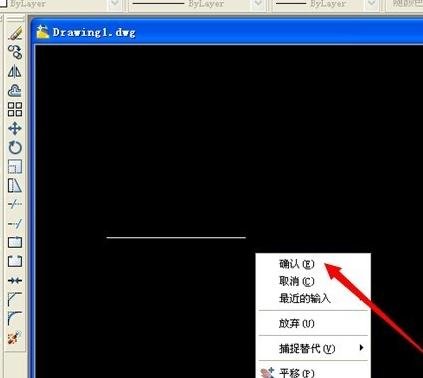

如果结束，按一下回车或点击鼠标右键，选择确定即可
如果要继续画线段，按一下回车键，可接着画下一条线段
如果要指定线段长度，在指定第二点的时候，
如线段长100mm，输入@100,0
在这一点的基础上，X轴增加100，Y轴不变，

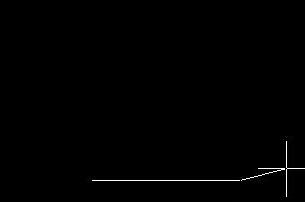

如下图，第二点左第一点水平向右100mm的位置
