cad图纸运用在各行各业，那么肯定有不是专业设计的人员也要看图纸，所以我们就需要他们可以看懂图纸。接下来就让小编给您细细道来快速看懂cad图纸的方法。
快速看懂cad图纸的方法一
看设计图纸应从大处着想，细处着手，总体与细部相结合，深入推敲，局部与整体协调统一，结合设计师的解释说明，对整套图纸做全面的理解。在理解时，可以要求设计师出示所用材料的实物样板，对材料有详尽地了解，对所设计的物体要看尺寸是否合理、详细，是否有错误。
1、看图纸比例是否合理
很多消费者喜欢看效果图，却往往忽视了施工图，但是，效果图上漂亮的造型，现场制作出来以后，却往往与设计图纸上相差甚远。其实检查一下原因，就是设计师没有按照施工图纸来做设计图纸，而是把图纸按照美丽的图画来制作的。所以，一张设计图纸必须按照严格的比例来制作。
2、看详细尺寸是否规范
有些设计图纸由于设计师没有在准备施工的现场作认真细致的测量，所以很多尺寸在设计时有遗漏，尤其是一些关键尺寸如果在设计时没有掌握，有可能在施工时产生设计与施工脱节的情况。
3、看选择材料是否明晰
我们常常关注于装饰公司的报价单，担心上当受骗，一项项地仔细检查，其实在设计图纸上也应该标注出来主要材料的名称以及材料的品牌，这对于今后施工人员依照图纸施工很有利。
4、看制作工艺是否标注
在施工图纸中标注必要的制作工艺是为了一方面是便于施工，同时也能起到约束施工人员在施工过程中偷工减料的作用，保证消费者得到一个与合同洽谈相符的工程项目。
快速看懂cad图纸的方法二
做机械设备的，对于套图:
1、先看总装配图，了解设备用途;
2、看部件装配图，了解有哪些关重零部件，和零件间的配合关系;(为后面更快的看懂零件图做准备!)

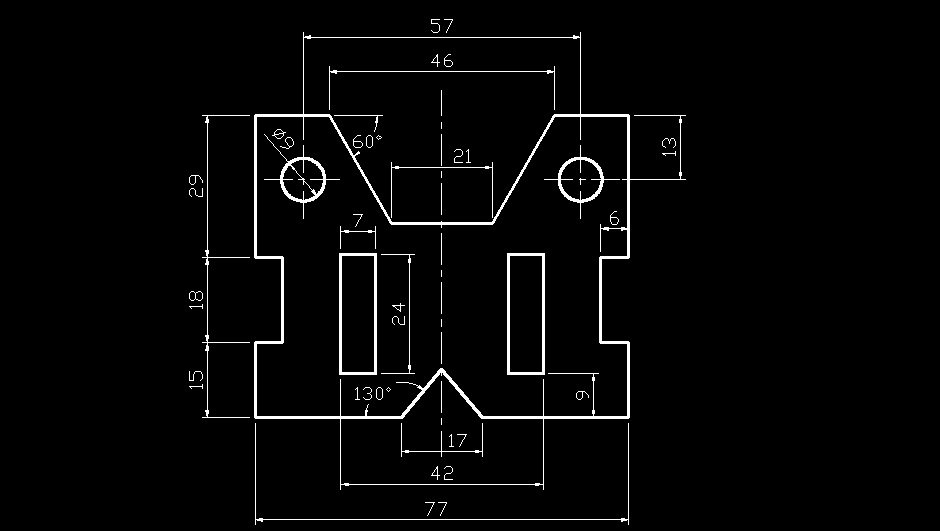

下面就到了零件图:
1、先看标题栏，了解是什么零件，在设备中什么部位?起什么作用?是什么材质的?
2、再看技术要求，一定要看技术要求，知道里面的加工、热处理、检验等要求，以及遵守哪些技术规范。(这时遇到自己不了解的技术规范就要先去看技术规范了!)
3、看零件各视图，了解零件结构，有哪些关键位置，基准、粗糙度、形位要求等。(要能设计和判断这些要求是否合理，就要求你有一定的机加工艺经验了!)
