学建筑的同学经常需要在CAD中绘制平面图，下面学习啦小编告诉大家cad建筑平面图绘制教程，一起来学习吧。
cad建筑平面图绘制教程：
cad柱、基础平面图
目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。
准备工作：新建一张图形。
一.轴网
1. 建立矩形轴网
菜单：TS平面→轴网→矩形轴网(轴网→矩形轴网)
如果用户不是初次使用TSSD矩形轴网，程序出现提示：
生成方法: 1.生成新数据/2.编辑旧数据/3.使用旧数据<1>: 回车

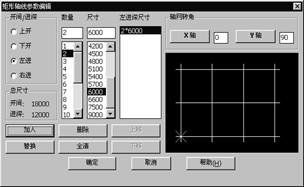

程序进入到图 1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：
点取轴网定位点 /B-改变基点<退出>：点取轴网插入点

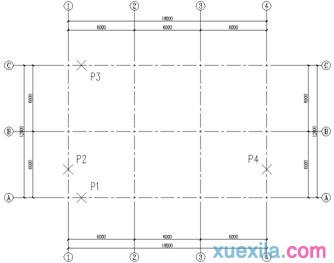

这时，屏幕上出现图 2所示轴网。
2. 轴网标注
菜单：TS平面→轴网→轴网标注(轴网→轴网标注)
在菜单上点取命令后，命令行出现以下提示:
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P1点轴线
输入轴线起始编号<1>: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P2点轴线
输入轴线起始编号: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P3点轴线
输入轴线起始编号<1>: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 选P4点轴线
输入轴线起始编号: 回车
拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>: 回车
标注好的轴线如图 2所示。
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线;在出图前，再用点划开关命令把轴线变成点划线。
二.cad建立柱网
1. 方柱插入
菜单：TS平面→柱子→插方类柱 (柱子→插方类柱)
在菜单上点取命令后，出现图 3所示对话框，在对话框中输入图 3中的数据，然后点取区域按钮，这时命令行上出现提示：
点取柱插入区域第一角点<退出>: 图 4中P1
点取柱插入区域第二角点<退出>: 图 4中P2
生成如图 4柱网。
2. 柱集中标注
菜单：TS平面→柱子→柱集中标注(柱子→柱集中标)
在菜单上点取命令后，出现图 5所示对话框，输入柱子相关的标注数据后，点取确定按钮，这时命令行上出现提示：
点取要标注的点: 图 4中P3
点取文字位置<退出>: 图 4中P4
3. 柱详图
菜单：TS构件→矩形柱截面(柱子→矩形截面)
首先利用AutoCAD中的Erase命令擦除图 4中P5处的柱子，然后点取菜单。在菜单上点取命令后，出现图 6所示对话框：填写好相应的数据，并关闭编号和轴标选项后，点取OK按钮，命令行出现以下提示：
请选择图形插入点: 图 4中P5
至此，我们已经初步了解了TSSD软件中轴网和柱子的功能，下面我们来进一步了解TSSD中的梁线绘制功能。
