CAD里面有许多线段，其中有叫引线的，那么大家知道在cad里面如何设置引线吗?下面是学习啦小编整理的在cad里面如何设置引线的方法，希望能给大家解答。
在cad里面设置引线的方法

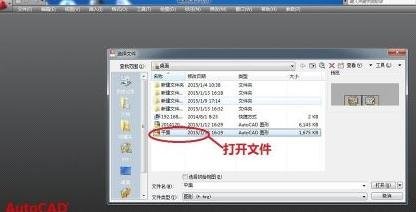

1、由于下图中，其图元很多，为了方便看图者观察，我们可以使用多重引线标注命令来创建说明文字;

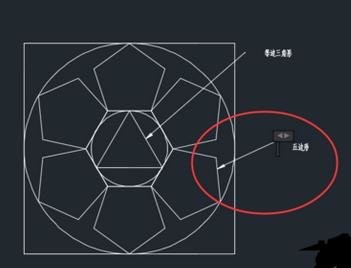

在cad里面设置引线步骤图1

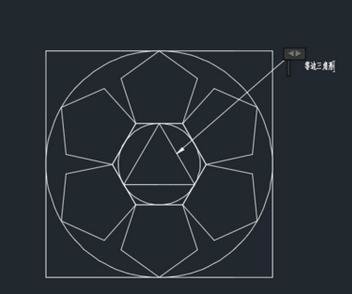

在cad里面设置引线步骤图2
2、由于多重引线与以往我们所讲解的标注样式有很大不同，你可以先学习下其定义;

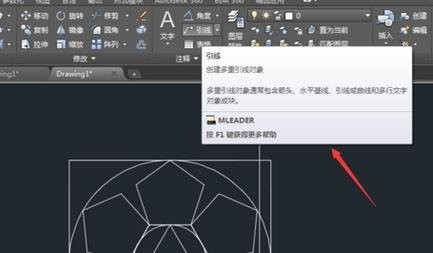

在cad里面设置引线步骤图3
3、执行引行命令后，输入第一处说明文字：三角形;
在cad里面设置引线步骤图4
4、如想更改引线的文字样式、线型、颜色、对齐方式等信息，可以参考下图对其进行设置;

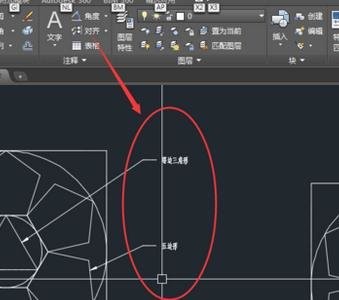

在cad里面设置引线步骤图5
在cad里面设置引线步骤图6
看了“在cad里面如何设置引线”的人还看了：
1.cad如何给箭头添加引线
2.在cad中如何使用引线
3.cad引线怎么没有箭头
思考：
思考1：cad中引线怎么设置
提示：1、首先输入命令CAD引线快捷键:LE 2、命令提示“指定第一个引线点或 [设置(S)] :”指定第一个引线点。 要设置引线格式，可以输入选项S并回车，将弹出“引线设置”对话框，按“确定”按钮应用设置或按“取消”按钮放弃所作的修改并返回到命令提示行。 3、...
思考2：CAD引线的命令
提示：引线的命令是：LE 用法： 快速引线标注命令：QLEADER默认快捷键：LE。 输入命令后选择参数S，到设置项目内选择附着，勾选在最后一行加下划线就可以了。 以后每次只做第一条引线，水平下划线自动完成。
思考3：CAD 引线有个点这个怎么弄 快捷键是什么
提示：快捷键是le，可以在标注样式里设置
思考4：求助，CAD的引线标注怎么设置
提示：方法/步骤 1、由于下图中，其图元很多，为了方便看图者观察，我们可以使用多重引线标注命令来创建说明文字； 2、由于多重引线与以往我们所讲解的标注样式有很大不同，你可以先学习下其定义； 3、执行引行命令后，输入第一处说明文字：三角形； 4...
思考5：CAD中快速引线的快捷键是什么
提示：1.命令格式 命令行：Qleader 工具栏：[标注]→[快速引线] 快速引线提供一系列更简便的创建引出线的方法，注释的样式也更加丰富。 2.操作步骤 快速引线的创建方法和引线标注基本相同，执行命令后系统提示“[设置(S)] :"”输入S进入快速引线设置版面...
