  我们知道有时候图纸太大就需要分块操作,那么大家知道cad怎样分割图纸吗?下面是学习啦小编整理的cad怎样分割图纸的方法,希望能给大家解答。

  cad分割图纸的方法:

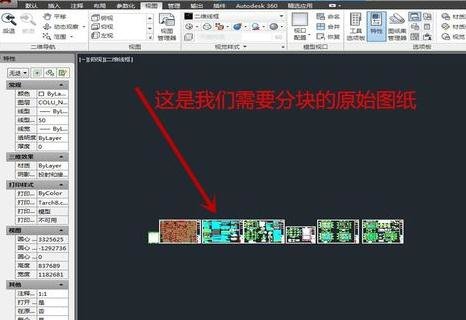

  打开CAD,并导入我们需要分块的图纸。(这里我就随便导入了一张)

cad怎样分割图纸

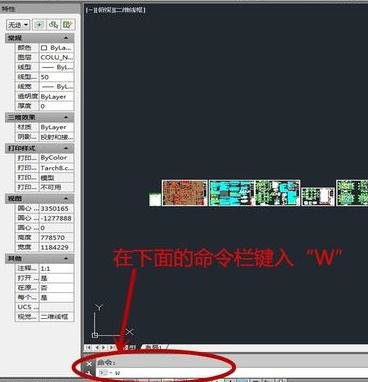

  这软件界面的下面命令栏中键入“W”,然后回车。

cad怎样分割图纸

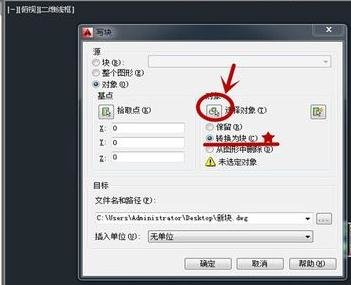

  因为我们现在是要把原图纸中的某部分分块单独保存出来,所以我们选择——转换为块。然后在点击图中被圈出来的部分。

cad怎样分割图纸

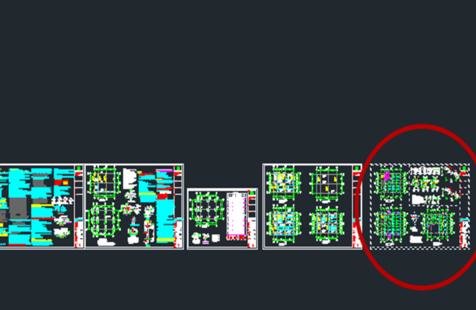

  左键拉框选块,选择我们要分出来的单独保存的部分。注意不要选择到其他部分。选择好后右击鼠标

cad怎样分割图纸

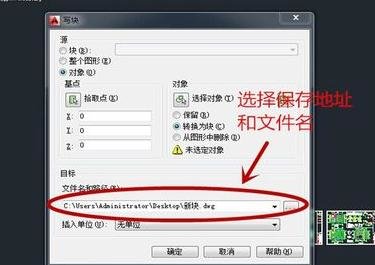

  然后又就会出现图中的命令框。这个时候我们在图中标注的地方选择我们保存的位置和文件名。(我这里就命名为“新块1”,保存在桌面)最后点击确定,就保存好了。

cad怎样分割图纸

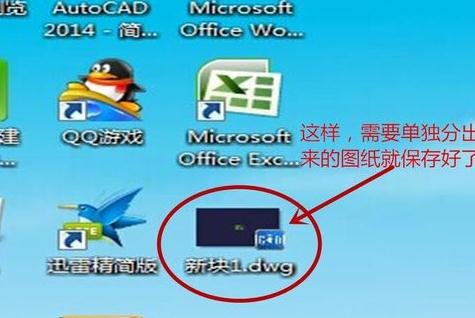

  这时候我们就可以在桌面看到我刚才保存的“新块1”。然后我们就可以把它单独导入广联达中了。(广联达图纸的导入这里我就不介绍了)

cad怎样分割图纸



看了“cad怎样分割图纸”的人还看了:

1.怎样分割cad图纸

2.cad如何分割图纸

3.cad怎么把图纸分割出来保存桌面

思考:

思考1:怎样快速的分割CAD图纸

提示:没想到什么好方法,最快的还是剪切命令,tr——空格——选中分割线——空格然后框选需要删除一边的图,框选范围离分割线越近越好。

思考2:CAD图纸怎么分割

提示:你说的是布局空间的布局吗? 在布局空间输入 mview 截出视口,然后调整比例就好了

思考3:CAD中怎么切割出自己想要的图像啊??? 或者在鲁...

提示:1选中图片建一个块 2使用xc命令 3选中图块 4空格。。新建边界 5再空格。。。矩形 6指定矩形的两个角点。。。。。即你要显示的位置 (可按照你选中或指定其他方法指定显示或隐藏部分)各种子命令研究下就可以。。。或者你你用wipeout把不要的进行...

思考4:用电脑设计的CAD图纸文件怎么在线切割的YH程序运行...

提示:我也是用CAD做线切割编程的,关于你的问题,我知道啦。 因为你转成dxf文件后,你没有在AUTOP里面生成切割路线,所以线切割机还是不能读取的。 方法一是你CAD转dxf后,在线切割机上打开(用AUTOP),再生成线切割程度保存。 方法二是你CAD转dxf后...

思考5:CAD图 怎么切割

提示:1.这里以CAD2014为例,其他版本操作一样。打开一一个已经插入图形的CAD工程文件,这里是已经插入的一张图片,但是感觉太长,需要修剪一下尺寸。 2.在图片接近边框位置点击一下左键,选中图片,这时候会看到几个夹点,点击鼠标右键,然后点击“图...
