用CAD画出来的一些图纸一般为了规范标准化，我们都需要做一个公司用的标准图框，那么大家知道cad如何在布局中套图框吗?下面是学习啦小编整理的cad如何在布局中套图框的方法，希望能给大家解答。
cad在布局中套图框的方法：

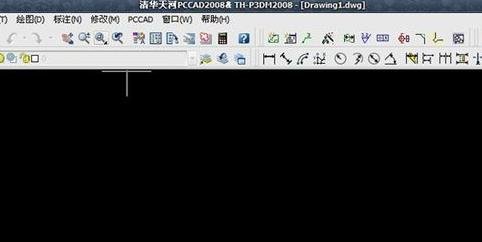

打开CAD2008绘图软件，新建一个绘图界面，如图所示。

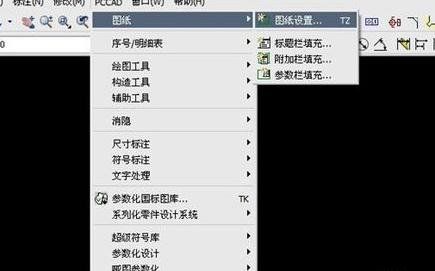

在菜单栏“PCCAD”中找到“图纸”，下拉找到“图纸设置”，如图所示。我这里用的CAD是安装了清华天河的，所以就直接可以调取了。

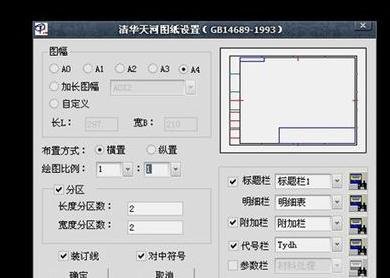

点“图纸设置”，弹出“清华天河图纸设置”窗口，如图所示。

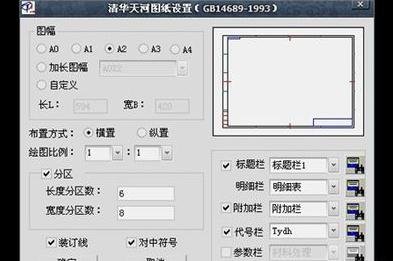

在“清华天河图纸设置”窗口中我们可以看到有A0到A4五种图幅，但在绘图中我们可能遇到更大的尺寸的图纸，可以对图幅进行相应的比例设置。

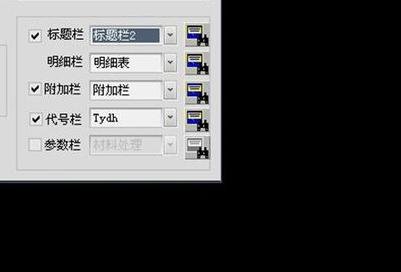

在右下角可以对“标题栏”、“附加栏”、“代号栏”等进行设置。

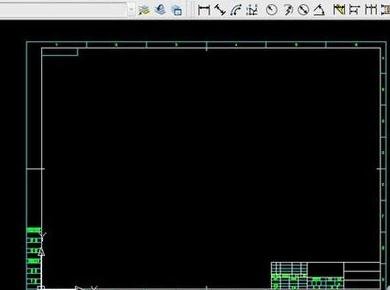

点确定，就可以在需要的位置插入设定好的图框了。
看了“cad如何在布局中套图框”的人还看了：
1.cad怎么在布局里套图框
2.如何用浩辰CAD布局图框
3.cad怎么新建布局
4.cad怎么在布局里直接绘图
思考：
思考1：CAD中如何把一个图中的东西插入到另一个图中？
提示：一、整图插入 方法有三种： 1、最简单的方法就是复制粘贴。将两张图都打开，将其中一张图全选（ctrl+a），然后复制（Ctrl+c），切换到另一张图后，粘贴。 详细描述见：CAD怎么将图形从一张图纸复制到另一张图纸？ 可能出现的问题见：CAD将图形从...
思考2：cad如何布局中套图框？
提示：一，布局中绘制一个A1大小的框。 二，MV命令，将这个框选定。这时模型里的图案会出现在框里。（如果是套打公司图框，可以按公司图框来） 三，双击框内。先鼠标滚轮调整到大概大小，保证图在框中央。 四，Z命令，再1/150xp命令，这个150就是比例...
思考3：CAD图，怎么套图框。
提示：根据出图图幅大小 在布局里以1:1设置图框(比图纸略小一点,原则是1:1预览能完全显示边框并且不会离纸张外边太远) 然后用MV创建视口(视口能完全把图纸内容放在图框里) 视口的比例就是该图纸出图的比例(大样图中多个视图 因此大样图中会有不同的比例)
思考4：怎样套CAD坐标，例如我在CAD上画出两个规划图提供...
提示：问题描述不是很清楚，但说下本人对这类图的处理方法，也许能帮你解决问题。 你说的规划图，应该和我们平时的总图基本相同，图中主要建构筑物、主要道路、主要设备等都有坐标定位。无论是为插入其它对象还是坐标标注，都应把所有对象绘制成图中坐...
思考5：一套完整的CAD 图有哪几部分组成？
提示：一套完整的CAD图纸有好几部分组成，从构成上来分： 零部件结构图； 局部放大或者剖视图； 尺寸标注； 技术说明或者参数说明； 标题栏。 以上几部分必须有的是结构图、尺寸标注、标题栏，其余根据需要来确定。
